コンベヤチェーン（種類・構造・アタッチメントの種類）

アタッチメント付チェーン

アタッチメント付きチェーンは、ダブルピッチチェーンにアタッチメントと呼ばれる付属品を取り付けたチェーンです。アタッチメントは、スラット、バケット、エプロンが代表的です。

アタッチメントは搬送物の形状、用途に応じて適切な種類を選ぶ必要があり、チェーンの大きさに合わせて寸法を決定する必要があります。標準アタッチメントで条件を満足できない場合は、特殊仕様のアタッチメントを使用する必要があります。

搬送物の形状、用途に応じてさまざまなアタッチメントが考えられますが、汎用性のある次のタイプをダブルピッチチェーン、アタッチメント付きローラチェーンの標準アタッチメントとして用意しております。（参照：アタッチメントの種類）

ホローピンチェーン（中空ピン）

ホローピンチェーンは、ホローピンと呼ばれる穴あきピンを使用した特殊タイプのチェーンです。このチェーンに使用されるアタッチメントは、任意の位置に取り付けられ、簡単に位置の変更もできます。

ホローピンチェーンは、搬送物に応じてアタッチメントをリセットできるため、生産ラインの多様化に貢献するチェーンであると言えます。このチェーンは普通仕様、アクア仕様、メッキ仕様、ステンレス仕様の4タイプがあり、使用条件に合わせて使い分けることができます。

ダブルピッチチェーン

ダブルピッチチェーンは、ピッチが標準ローラチェーンの2倍である「Sローラ形」と、プレート高さより大きいRローラが付く「Rローラ形」の2種類が存在します。

どちらの種類のチェーンも、標準ローラチェーンと同じ寸法・制度のある精密で強力な小形コンベヤチェーンです。これらのチェーンには、標準仕様、アクア仕様、メッキ仕様、ステンレス仕様の4タイプが存在します。

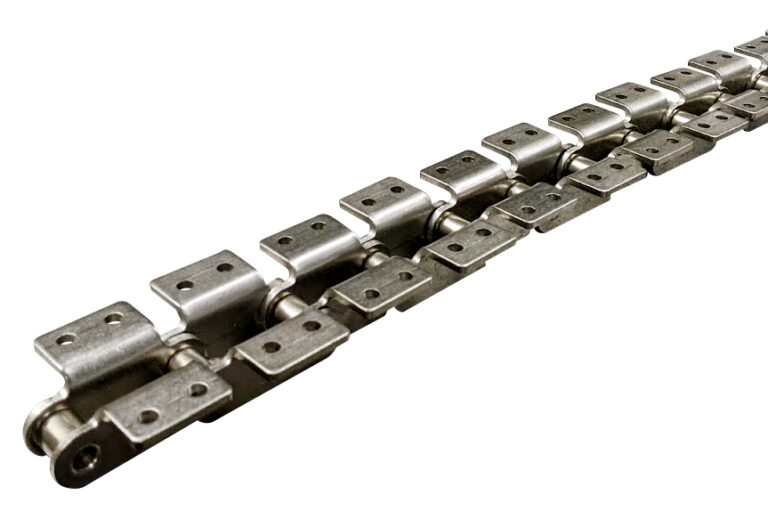

アタッチメント付ダブルピッチチェーン

搬送物の形状、用途に応じたダブルピッチチェーンに、適切な種類のアタッチメントを組付けたものです。

大形コンベヤチェーン

Rローラ形チェーン

ローラ径がプレート幅より大きいローラの付いたチェーンです。

Fローラ形チェーン

フランジのあるローラが付いたチェーンです。フランジがレール端面をガイドして運行します。

Sローラ形チェーン

ローラ径がプレートの幅より小さなローラの付いたチェーンです。
